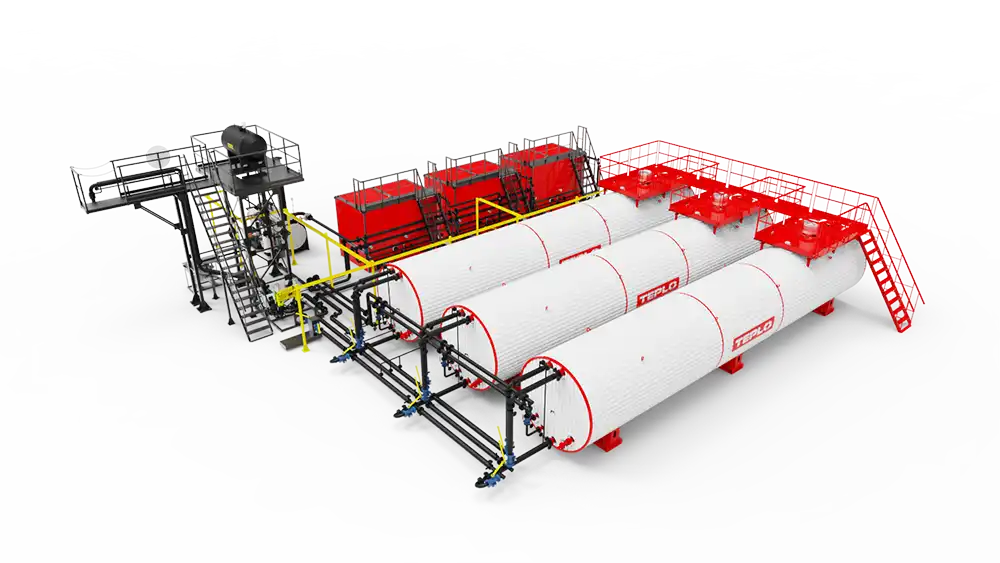

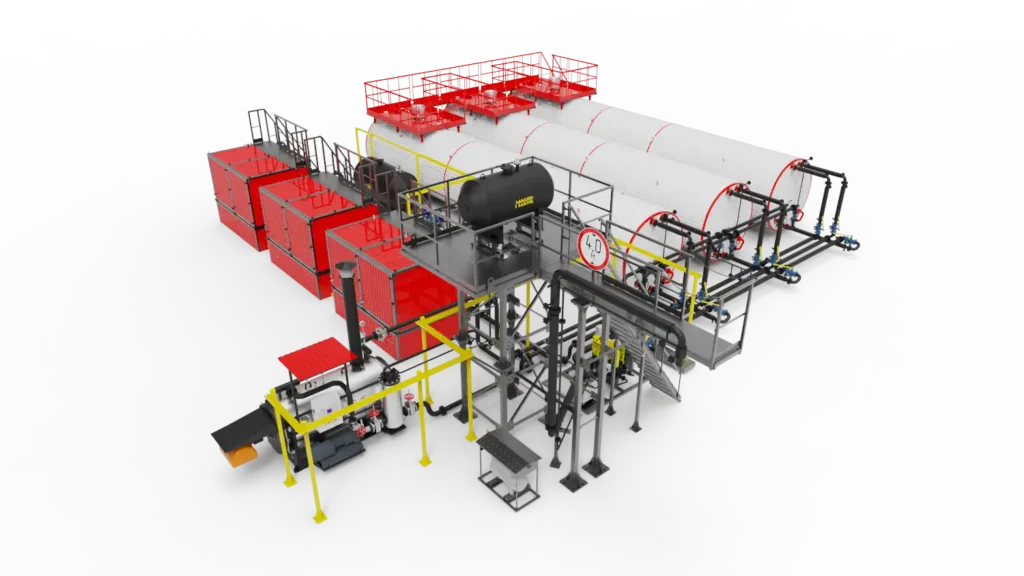

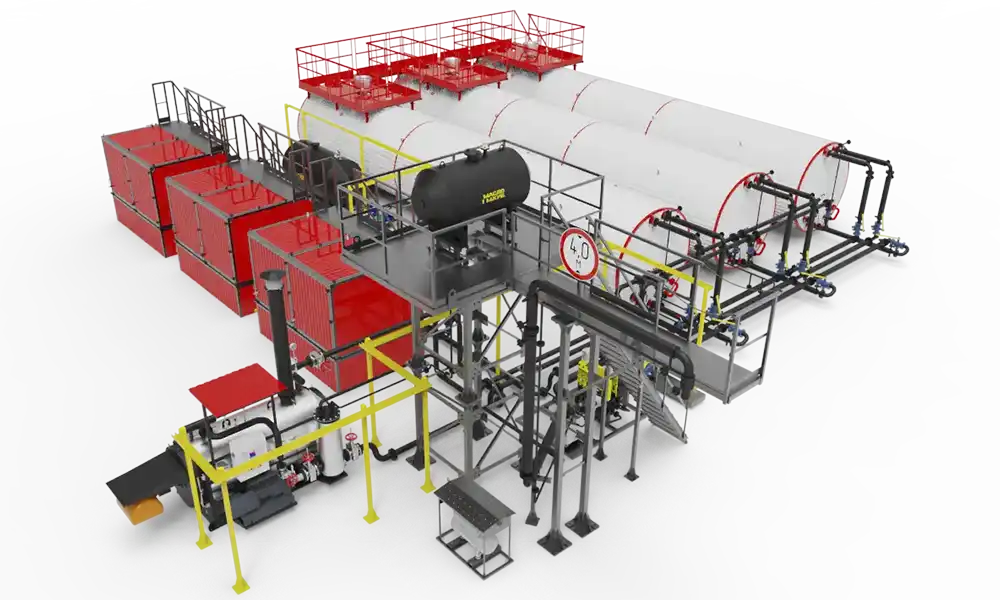

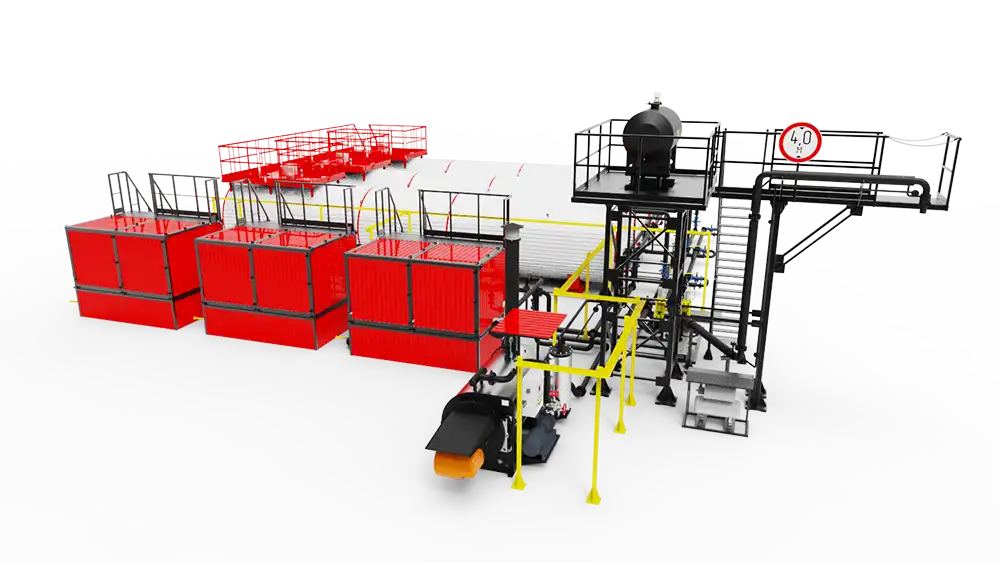

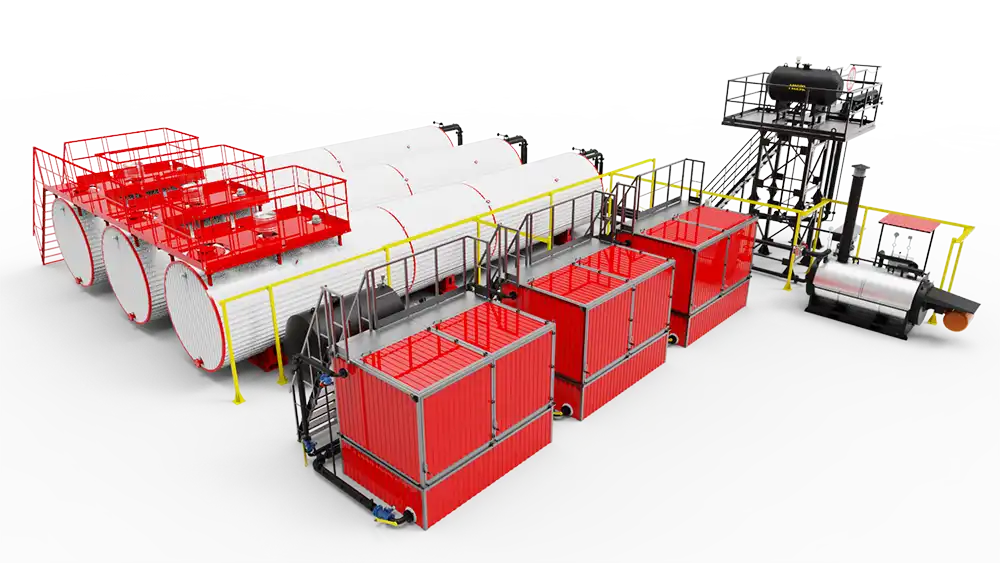

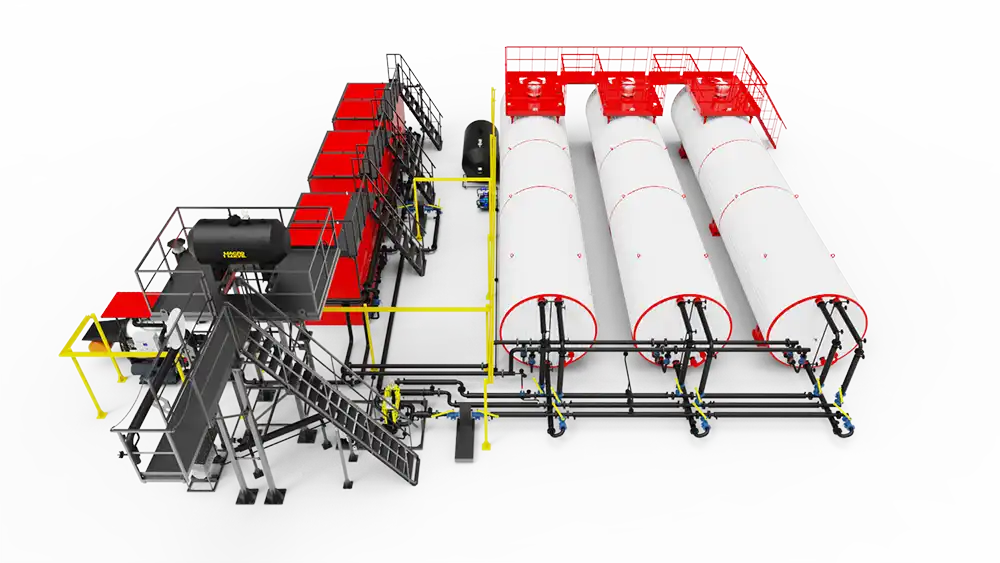

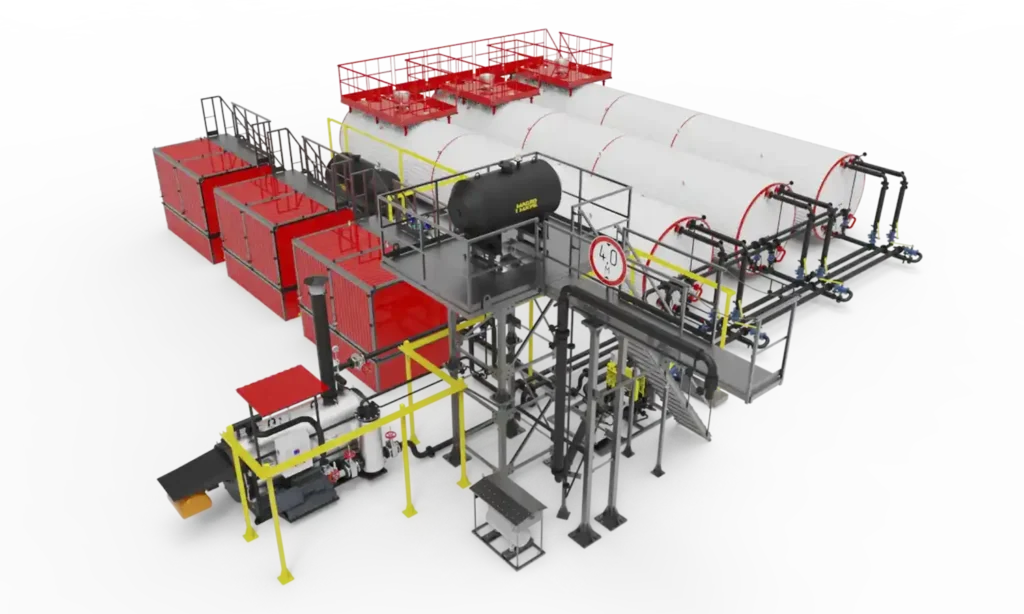

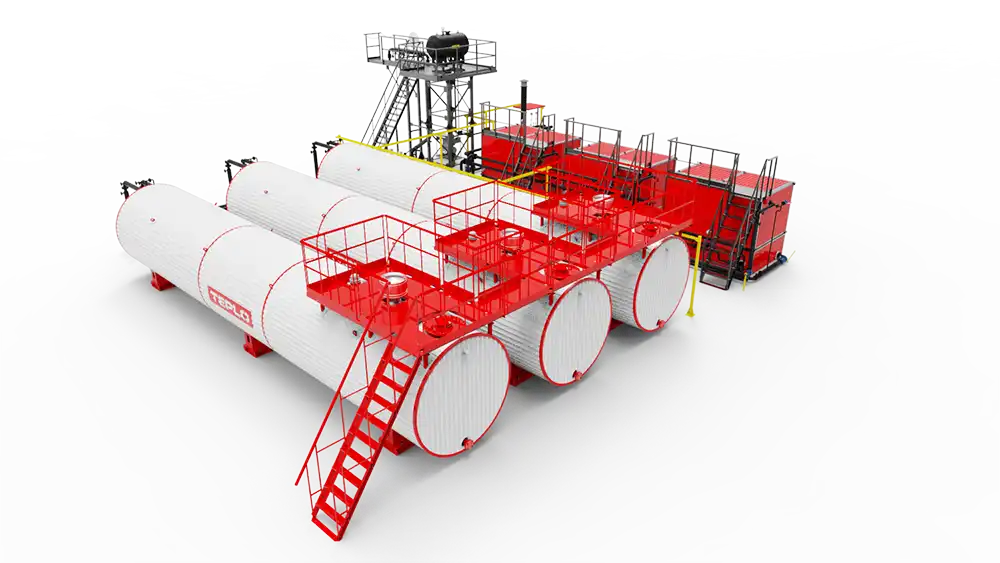

Терминал плавления фасованного битума

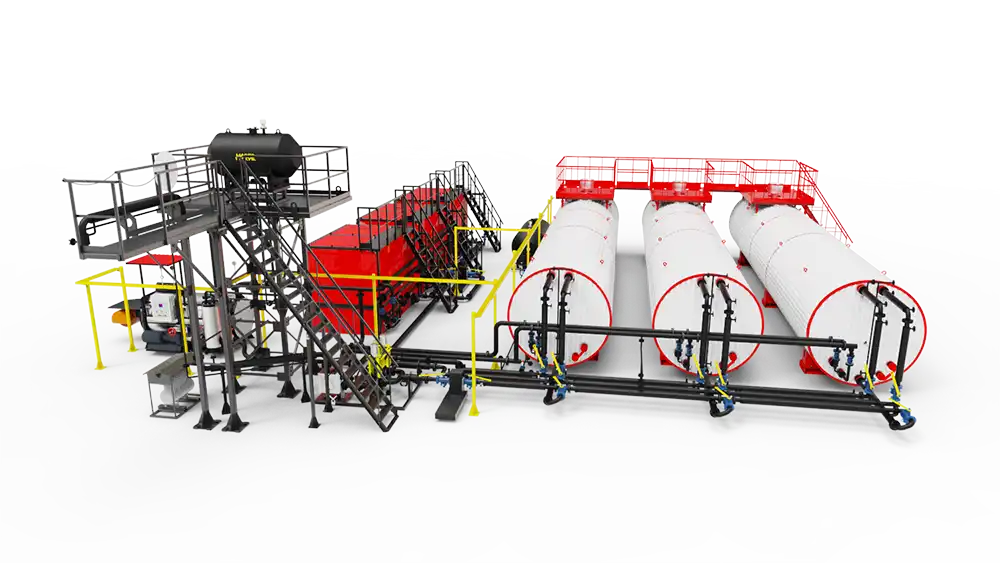

Терминал плавления фасованного битума БТ-120 предназначен для приема фасованного битума, нагрева и плавления, хранения в битумном хранилище и отгрузка наливом битумов.
Нагрев и плавление битума в плавильнях и битумных хранилищах осуществляются при помощи циркуляции термального масла, который подаёт термомасляный котёл TEPLO КТМ.

Нагрев битума предусмотрен в два этапа:
– в битумоплавильнях до температуры внутризаводского транспортирования (90…140 °С)
– в битумных хранилищах БХ-45 до температуры отгрузки на внешний транспорт (140…160 °С)
При достижении температуры битума в битумоплавильнях до требуемых значений, производится откачка продукта насосом в резервуары.

Нагрев битума в резервуарах БХ-45 осуществляется термальным маслом через закрытые регистры, подогреваемым в термомасляном котле КТМ-0,5.
Термальное масло, разогретое в КТМ-0,5 циркуляционным насосом подается в замкнутый контур циркуляции, а также для обогрева в спутниковых трубопроводов соответствующих участков битумопровода. Заполнение системы маслом перед началом эксплуатации, а также добавление в случае снижения уровня в процессе эксплуатации предусмотрено насосом (насос подпитки) станций СЗМ-1(0,6) из переносных емкостей или из емкости для хранения и аварийного сбора термального масла объёмом 3м.куб.

Отгрузка битума с терминала предусмотрена наливом через консоль на одном посту налива Колонка налива битума с сечением раздаточного штуцера Ду100. Забор нагретого битума до температуры отгрузки битума осуществляется из резервуаров БХ-45 битумным насосом с подачей на пост разливочной битумной колонки. Налив автоцистерн осуществляется визуально по линейке цистерны автобитумовоза и по техническому битумному расходомеру, уставка объёма отгрузки с которого задаётся с кабины оператора.
